留萌ダム


項  目内  容
諸  元  等
ダム名留萌(るもい)ダム
ダムの所在地(右岸)北海道留萌市幌糠町字チバベリ110林班
ダムの所在地(左岸)北海道留萌市幌糠町字チバベリ86林班
水系河川名1級河川留萌川水系チバベリ川
事業名留萌ダム建設事業
発注者名国土交通省北海道開発局  留萌開発建設部 留萌ダム建設事業所 TEL0164-42-5831
受注者名飛島・鉄建・岩田特定建設工事共同企業体留萌ダム作業所 TEL 0164-49-3131
ダムの型式中央コア型ロックフィルダム
ダムの目的F,N,W
堤高(m)41.2m
堤頂長(m)440.0m
堤体積(m31,225,000m3
天端標高(EL m)EL52.2m
全体工期(着工から竣工まで)2002年2月22日〜2009年12月17日
休止期間12月〜3月
ダムの特徴・仕上げ掘削を機械化施工した。
・低品質の岩は堤体内部へトランジション材として有効利用している。
転  流  工
工期2000年10月〜2002年3月
転流方式堤外仮排水路トンネル方式
通水断面積(u)上段17.2u 下段29.5u
水路延長(m)上流201m 下流348m
トンネル延長 (m)上段270m 下段315m
対象流量(m3/ sec)310m3/S
越流超過確率 (回/年)20年確率
上流仮締切型式フィルタイプ形式
転流工施工業者名(一括発注、分 離発注)清水建設(株) (分離発注)
堤体基礎掘削工
工期2002年4月〜2003年6月
ダムサイトの地 質(岩の種類・岩 級区分)細粒砂岩----CL級
堤体基礎掘削量1,073,800m3
コンクリート工
打設工期2003年4月〜2004年10月
打設休止期間11月〜3月
コンクリートダム本体打設工法
コンクリートダム本体打設運搬設備
フィルダム洪水吐打設工法ポンプ打設
堤体コンクリート 打設量(進捗率)
RCD工法の場合:RCDコンクリート打設量
フィルダムの場合:洪水吐コンクリート量35,800m3
暑中コンクリート対策工
寒中コンクリート対策工
堤 体 盛 立 工
盛立工期2004年6月〜2007年8月
盛立休止期間11月〜3月
堤体盛立量(進捗率)(m31,225,000m3 進捗率100%
骨 材 関 係
原石の種類
骨材の岩質・種類・Gmax
骨材の岩級区分
原石山掘削量(m3
原石山施工業者名(一括発注、分離発注)
基 礎 処 理
工期2003年6月〜2007年10月
基礎処理長(m)20,400m
仮設備関係(配置場所、能力)
骨材プラント
フィルタプラント原石山〜堤体間 Q=110t/h
コンクリート製造設備
濁水プラント堤体下流 100t/h(堤体用)
補助運搬設備
関 連 行 事
転流式2002年2月
初打設or盛立開始2004年5月
定礎式2005年6月
最終打設or盛立終了2007年8月
試験湛水開始2009年3月
竣工式2009年10月
地域行事
そ  の  他
主要職員(役職、氏名、所属会社)現場代理人---山岸 保(飛島)、監理技術者---山岸 保(飛島)
主任技術者---中根 理(鉄建)、山岸 貴史(岩田地崎)
記入日2009年8月7日
問合先飛島・鉄建・岩田特定建設工事共同企業体 留萌ダム作業所 山岸 保
TEL 0164-49-3131
添付写真説明

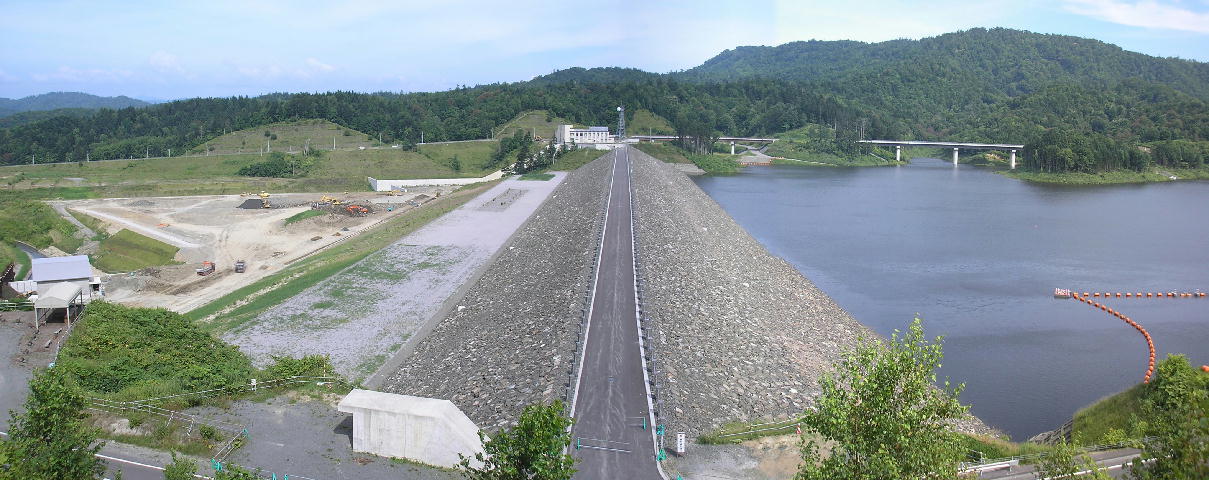

添付写真12009年8月 右岸より

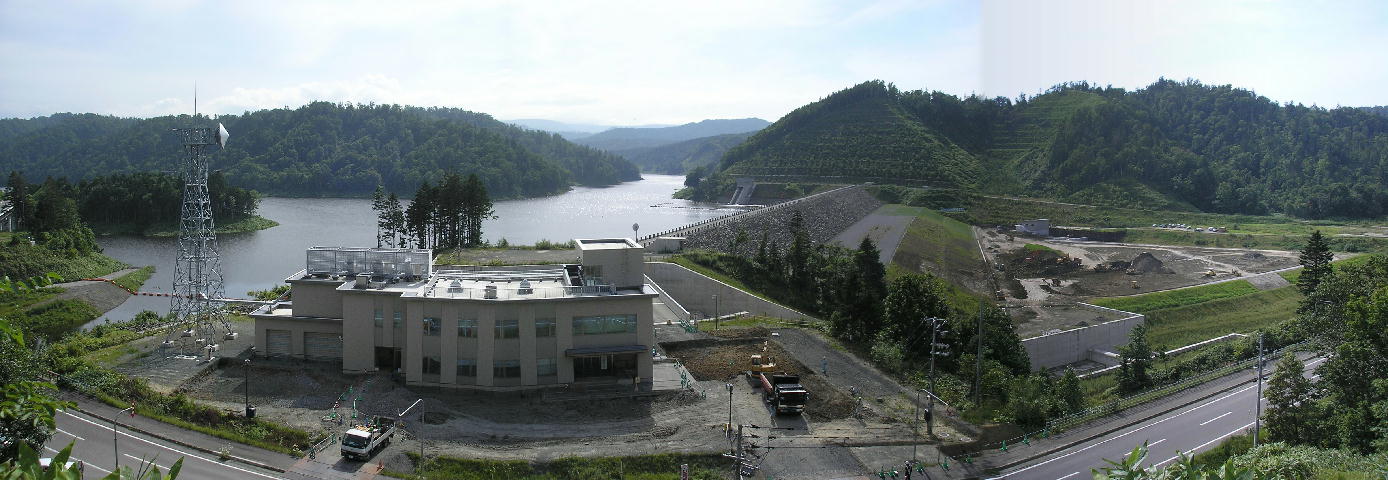

添付写真22009年8月 左岸より
