項 目 | 内 容 |
諸 元 等 | |
ダム名 | 畑川(はたがわ)ダム |
ダムの所在地(右岸) | 京都府船井郡京丹波町下山地内 |
ダムの所在地(左岸) | 同上 |
水系河川名 | 一級河川由良川水系高屋川右支川畑川 |
事業名 | 畑川ダム河川総合開発工事(ダム本体工事) |
発注者名 | 京都府 |
受注者名 | フジタ・公成・寺尾特定建設工事共同企業体 |
ダムの型式 | 重力式コンクリートダム |
ダムの目的 | F・N・A・W |
堤高(m) | 本体:34.0m 遮水擁壁:21.8m |
堤頂長(m) | 本体:87.75m 遮水擁壁:105.0m |
堤体積(m3) | 本体:26,400m3 遮水擁壁:15,860m3 |
天端標高(EL m) | 本体:EL169.0m 遮水擁壁:EL168.50m |
全体工期(着工から竣工まで) | 平成21年10月10日〜平成25年3月25日 |
休止期間 | 通期施工 |
ダムの特徴 | 骨材購入、200t級クローラクレーンによる打設、貯水池内のJR山陰本線盛土防護のため遮水擁壁H=21.8mの重力式コンクリートダムを備える。 |
転 流 工 | |
工期 | 平成22年4月1日〜平成23年2月25日 |
転流方式 | 仮排水路トンネル方式 |
通水断面積(u) | 6.5m2 幌型B=2.7m、H=2.7m |
水路延長(m) | 145m |
トンネル延長 (m) | |
対象流量(m3/ sec) | 30m3/s |
越流超過確率 (回/年) | 2回/年 |
上流仮締切型式 | 重力式コンクリートダム H=6.6m L=12m |
転流工施工業者名(一括発注、分 離発注) | 一括発注 |
堤体基礎掘削工 | |
工期 | 平成22年11月1日〜平成23年6月30日 |
ダムサイトの地 質(岩の種類・岩 級区分) | 丹波層群のチャート、粘板岩、砂岩 CM級 |
堤体基礎掘削量 | 本体:37,410m3、遮水擁壁:22,400m3 |
コンクリート工 | |
打設工期 | 平成23年6月24日〜平成24年5月17日(完了) |
打設休止期間 | 通期施工 |
コンクリートダム本体打設工法 | 柱状ブロックレア工法
本体:200tクローラクレーン 遮水擁壁工:200tクローラクレーン |
コンクリートダム本体打設運搬設備 | 4.5m3ハイダンプ×2台、4.5m3コンクリートバケット |
洪水吐打設工法 | − |
洪水吐コンクリート 打設量(進捗率) | − |
RCD工法の場合:RCDコンクリート打設量 | − |
フィルダムの場合:洪水吐コンクリート量 | − |
暑中コンクリート対策工 | 冷風冷却設備:670kw、チラ―設備:335kw |
寒中コンクリート対策工 | 混練水用:330KW 養生用:210KW×2基 |
堤 体 盛 立 工 | |
盛立工期 | − |
盛立休止期間 | − |
堤体盛立量(進捗率)(m3) | − |
骨 材 関 係 | |
原石の種類 | 購入骨材 |
骨材の岩質・種類・Gmax | 硬質砂岩・Gmax=80mm |
骨材の岩級区分 | CH級 |
原石山掘削量(m3) | − |
原石山施工業者名(一括発注、分離発注) | − |
基 礎 処 理 | |
工期 | 平成23年6月中旬〜平成24年9月末予定 |
基礎処理長(m) |
コンソリ 本体:282.42m 遮水擁壁:403.09m カーテン 本体:1,566.94m 遮水擁壁:1,465.96m |
仮設備関係(配置場所、能力) | |
骨材プラント | − |
フィルタプラント | − |
コンクリート製造設備 | 傾胴式 1.5m3×2基 |
濁水プラント | 仮排水路トンネル、閉塞工時:20m3/h 基礎掘削工、本体コンクリート工時:200m3/h |
補助運搬設備 | − |
関 連 行 事 | |
転流式 | 平成23年2月7日 |
初打設or盛立開始 | 本体:平成23年8月25日 遮水擁壁:平成23年6月24日 |
定礎式 | 平成23年11月28日 |
最終打設or盛立終了 | 平成24年5月17日 |
試験湛水開始 | 平成24年11月1日 |
竣工式 | 平成25年3月25日 |
地域行事 | 平成24年11月25日植樹祭「さくら苑」 |
そ の 他 | |
主要職員(役職、氏名、所属会社) |
総合所長 兼 補助技術者:水野良(フジタ) 所長 兼 監理技術者:根岸善徳(フジタ) 主任技術者:丸山人久(公成) 主任技術者:片山繁樹(寺尾) |
記入日 | 平成25年10月 |
問合先 | |
添付写真説明 | |

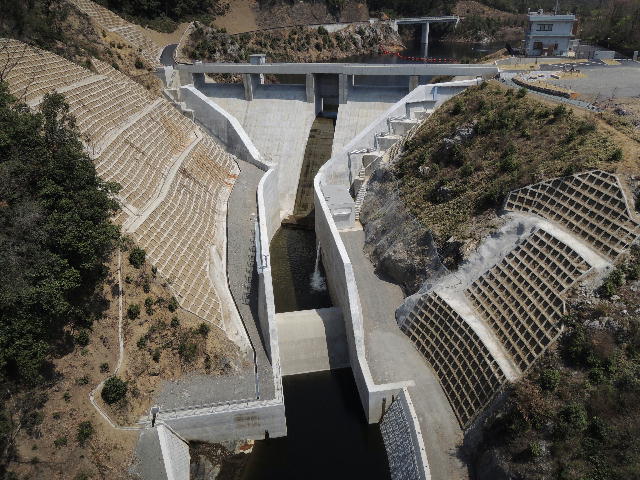

添付写真1 | 下流よりダム本体を望む 2013.4.15 |

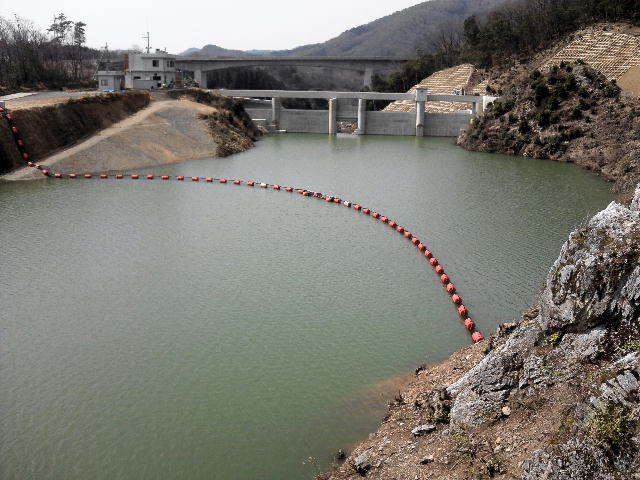

添付写真2 | 上流よりダム本体を望む 2012.3.7 |
