庄原ダム


項  目 内  容
諸  元  等
ダム名庄原(しょうばら)ダム
ダムの所在地(右岸) 広島県庄原市川西町上川西地先
ダムの所在地(左岸) 広島県庄原市川西町上川西地先
水系河川名 1級河川 江の川水系 西城川支川 大戸川
事業名 庄原ダム 河川総合開発事業
発注者名 広島県北部建設事務所 庄原支所
受注者名 大林・東洋・伏光特定建設共同企業体
ダムの型式 重力式コンクリートダム
ダムの目的 FNW(洪水調節、既得取水の安定化、河川環境の保全および水道用水の供給)
堤高(m) H=43.0m
堤頂長(m) L=118.5m
堤体積(m3) V=42,800m3
天端標高(EL m) EL=343.0m
全体工期(着工から竣工まで) 2013年10月5日〜2016年7月13日
休止期間 無
ダムの特徴 広島東北部の田園地帯に位置し、生活貯水池である。近年の洪水でダムの早期建設が望まれている。購入骨材、現地プラントであり、打設は拡張レア方式によるクローラークレーン打設である。
転  流  工
工期 堤体工事に含む(2013年10月〜12月)
転流方式 仮排水路管(CP2,500o)および上下流仮締切方式
通水断面積(u) φ2500oコルゲート管:4.9m2、堤内仮排水路:4.6m2
水路延長(m) 1次:L=70.0m、2次:L=126.0m、3次(堤内仮排水路):L=28.6+29.6m
トンネル延長(m) −
対象流量(m3/sec) Q=13m3/s
越流超過確率(回/年) 1回/年
上流仮締切型式 重力式コンクリート擁壁
転流工施工業者名(一括発注、分離発注) 当JV
堤体基礎掘削工
工期 2013年1月6日〜2013年4月30日
ダムサイトの地質(岩の種類・岩級区分) 流紋岩質凝灰岩
堤体基礎掘削量18,100m3
コンクリート工
打設工期 2014年7月〜2015年10月19日
打設休止期間 無
コンクリートダム本体打設工法 拡張レア工法
コンクリートダム本体打設運搬設備 ダンプトラック
フィルダム洪水吐打設工法 クローラークレーン(バケット打設)
堤体コンクリート打設量(進捗率) 2015年10月19日完了(全体進捗率100%)
RCD工法の場合:RCDコンクリート打設量 無
フィルダムの場合:洪水吐コンクリート量 無
暑中コンクリート対策工 冷水練り混ぜ、粗骨材空冷方式
寒中コンクリート対策工 温水練り混ぜ
堤 体 盛 立 工
盛立工期 −
盛立休止期間 −
堤体盛立量(進捗率)(m3) −
骨 材 関 係
原石の種類 粗骨材:硬質砂岩    細骨材:花崗岩
骨材の岩質・種類・Gmax Gmax80o
骨材の岩級区分 CM
原石山掘削量(m3) 購入骨材
原石山施工業者名(一括発注、分離発注) -
基 礎 処 理
工期 2014年4月〜2015年12月
基礎処理長(m)4,530m
仮設備関係(配置場所、能力)
骨材プラント 骨材貯蔵設備、堤体上流湛水池内(左岸)
フィルタプラント 無
コンクリート製造設備 傾胴式ミキサ1.5m3×2基、堤体上流湛水池内(右岸)
濁水プラント 機械式100t/h、堤体下流
補助運搬設備 ダンプトラック(12tベッセル)
関 連 行 事
転流式 2013年12月実施
初打設or盛立開始 2014年 7月24日実施
定礎式 2014年10月23日実施
最終打設or盛立終了 2015年10月19日実施
試験湛水開始 2016年 2月17日実施
竣工式 2016年10月27日予定
地域行事
そ  の  他
主要職員(役職、氏名、所属会社) 大林組  :金本裕治(現場代理人)、梅川義則(監理技術者)、坪倉正和(低入管理技術者)
東洋建設:辻本寛志(工事課長:主任技術者)
伏光組  :磯田健二(工事課長:主任技術者)
記入日 2016年8月8日
問合先 庄原ダムJV工事事務所(TEL 0824-75-0315)
添付写真説明

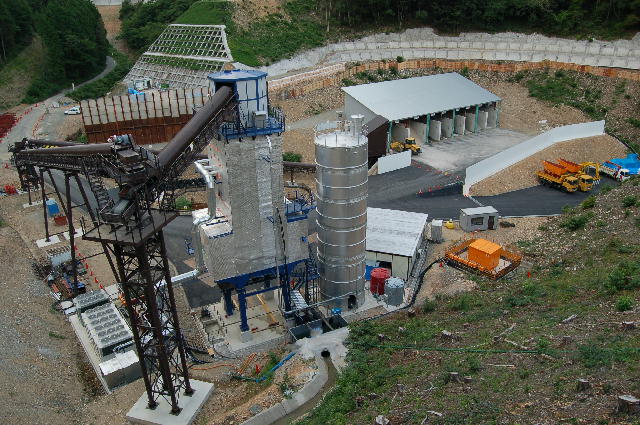

添付写真1 施工状況(ダム上流側)

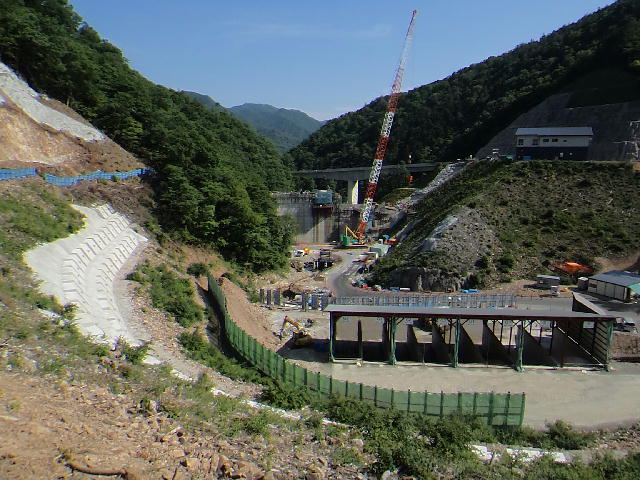

添付写真2 仮設備設置状況(ダム上流)
