五ケ山ダム


項  目 内  容
諸  元  等
ダム名五ケ山ダム
ダムの所在地(右岸) 福岡県筑紫郡那珂川町
ダムの所在地(左岸) 福岡県筑紫郡那珂川町
水系河川名  2級河川  那珂川水系那珂川
事業名 五ケ山ダム堤体建設工事
発注者名 福岡県
受注者名 鹿島・飛島・松本特定建設工事共同企業体
ダムの型式 重力式コンクリートダム
ダムの目的 F,N,U,W
堤高(m) 102.5m
堤頂長(m) 556m
堤体積(m3) 935,070m3(減勢工10,130m3含む)
天端標高(EL m) 417.5m
全体工期(着工から竣工まで) 2012年6月27日〜2018年3月15日
休止期間
ダムの特徴 福岡都市圏の水がめである南畑ダム(下流)と脊振ダム(上流)に挟まれた場所に位置する。左右岸が下流側に折れた鶴翼の形をしている。
転  流  工
工期 平成23年9月28日〜平成24年9月14日(堤外仮排水路トンネル)
転流方式 堤外仮排水路トンネル
通水断面積(u) 9u
水路延長(m) 呑口水路L=10m、吐口水路L=8m
トンネル延長(m) 365.0m
対象流量(m3/sec) 60m3/sec
越流超過確率(回/年) 1回/年
上流仮締切型式 重力式コンクリート擁壁
転流工施工業者名(一括発注、分離発注) (堤外仮排水路トンネル)
鹿島・松本特定建設工事共同企業体
(上流仮締切)
鹿島・飛島・松本特定建設工事共同企業体
堤体基礎掘削工
工期 平成25年2月〜平成25年12月
ダムサイトの地質(岩の種類・岩級区分) 花崗岩、CM〜CH
堤体基礎掘削量 872,470m3(粗掘削 855,290m3、仕上掘削 17,180m3)
コンクリート工
打設工期 平成26年2月〜平成28年1月
打設休止期間  −
コンクリートダム本体打設工法 RCD、巡航RCD、ELCM
コンクリートダム本体打設運搬設備 18t級ケーブルクレーン×1基、SP-TOM
フィルダム洪水吐打設工法  −
堤体コンクリート打設量(進捗率) 935,000m3/935,000m3(100%)、2016年1月末時点
RCD工法の場合:RCDコンクリート打設量 806,000m3/806,000m3、2015年7月末時点(RCDコンクリート打設完了)
フィルダムの場合:洪水吐コンクリート量  −
暑中コンクリート対策工 プレクーリング
寒中コンクリート対策工  保温養生
堤 体 盛 立 工
盛立工期  −
盛立休止期間  −
堤体盛立量(進捗率)(m3)  −
骨 材 関 係
原石の種類 原石山
骨材の岩質・種類・Gmax 花崗岩、80o
骨材の岩級区分 CM、CH
原石山掘削量(m3) 表土処理1,203,000m3、原石採取 1,242,320m3
原石山施工業者名(一括発注、分離発注) 大成・安藤ハザマ・松尾特定建設工事共同企業体
基 礎 処 理
工期 平成26年3月〜平成28年6月
基礎処理長(m) 23,700m
仮設備関係(配置場所、能力)
骨材プラント 500t/h
フィルタプラント  −
コンクリート製造設備 240m3/h
濁水プラント 150t/h×2基(堤体)、1100t/h(骨材製造)
補助運搬設備  −
関 連 行 事
転流式 平成25年2月4日
初打設or盛立開始 平成26年2月17日
定礎式 平成26年8月9日
最終打設or盛立終了 平成28年1月
試験湛水開始 平成28年10月21日
竣工式 平成30年3月11日
地域行事  −
そ  の  他
主要職員(役職、氏名、所属会社) 所長:熊谷 憲二(鹿島建設)
副所長:内田 典男(鹿島建設)
副所長:高木 友久(飛島建設)
記入日 2018年1月
問合先 五ケ山ダム堤体建設JV事務所 092-408-8556
添付写真説明

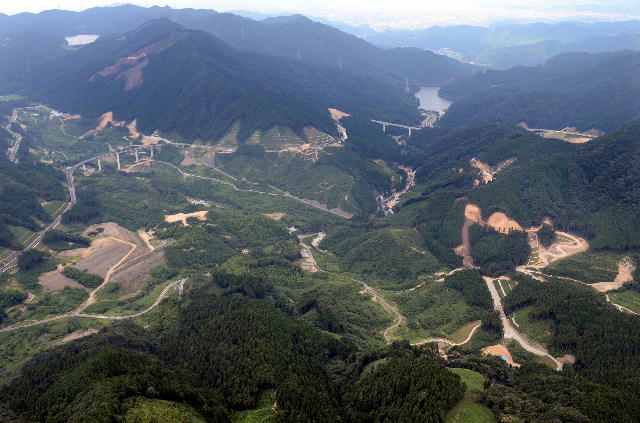

添付写真1 上流からの全景(着工前)

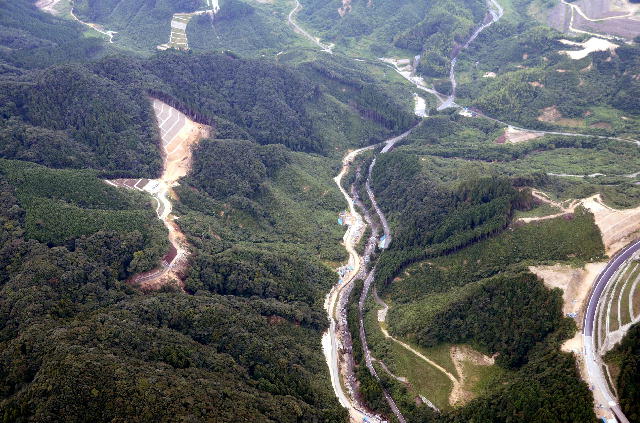

添付写真2 下流からの全景(着工前)

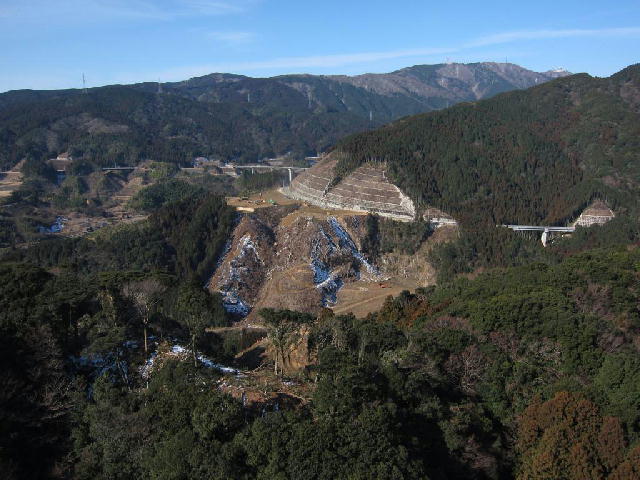

添付写真3 ダムサイト左岸(着工前)

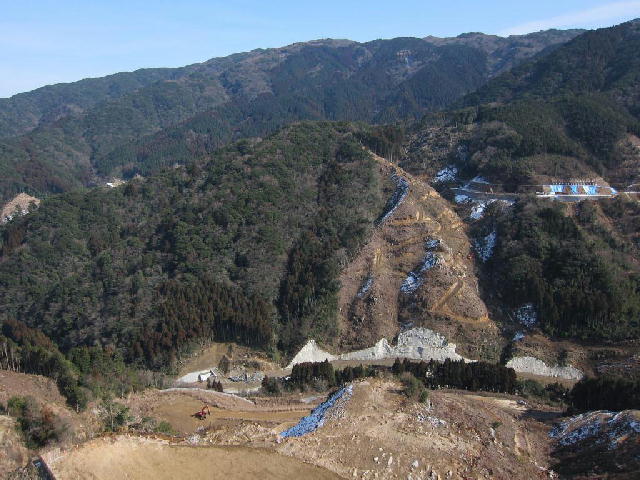

添付写真4 ダムサイト右岸(着工前)

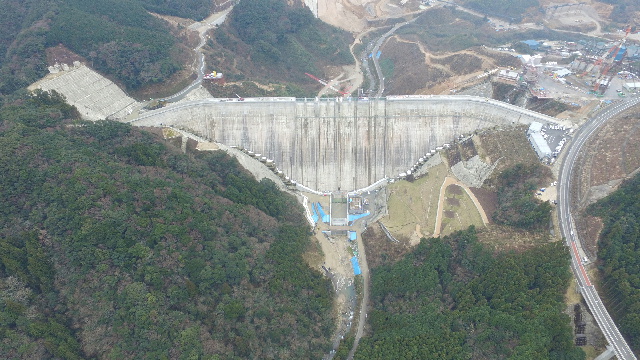

添付写真5堤体全景(下流から望む)2016/02/02

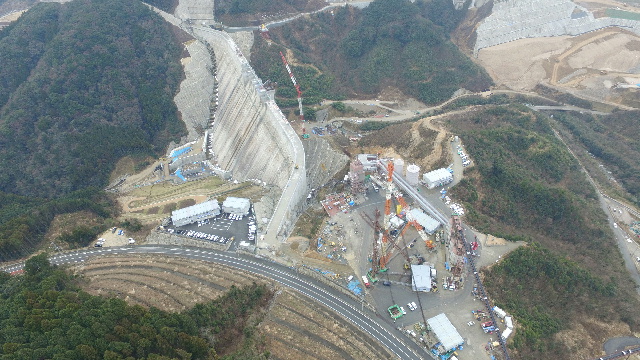

添付写真6堤体右岸側全景(左岸側から望む)2016/02/02

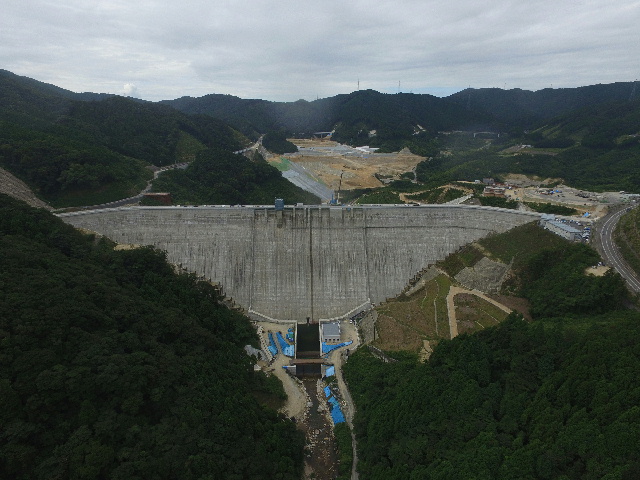

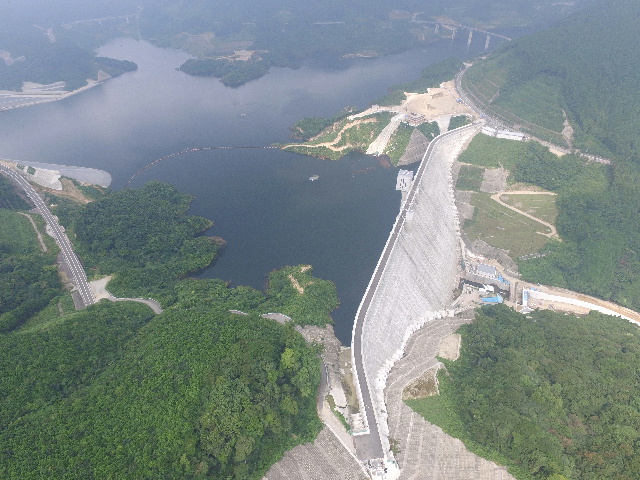

添付写真7堤体全景(下流側から望む)2016/08/25
添付写真8堤体全景(右岸側から望む)2016/08/25

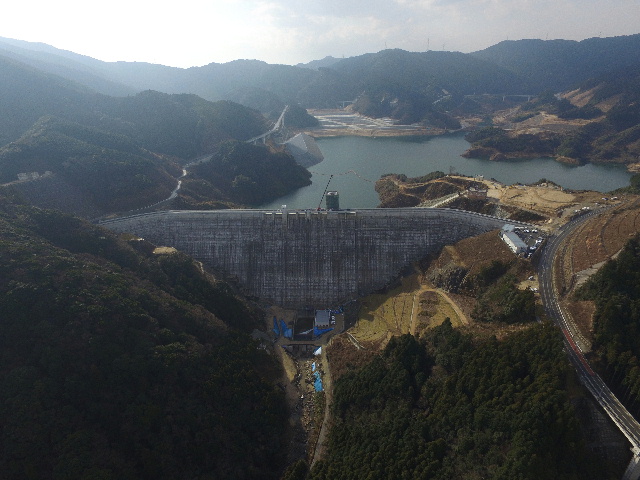

添付写真9堤体全景(下流側から望む)2017/01/27
添付写真10堤体全景(右岸側から望む)2017/01/27

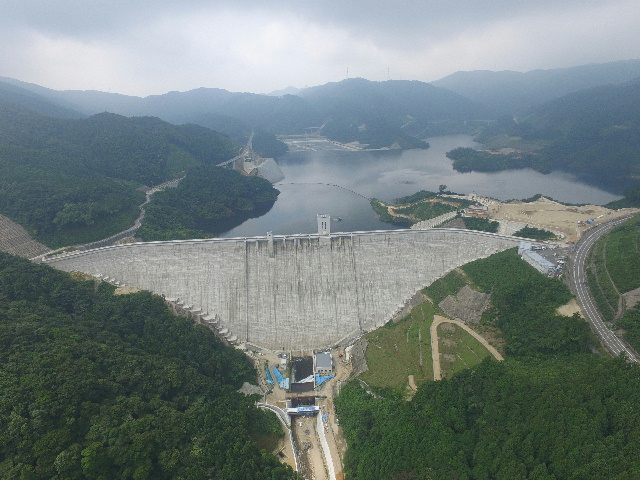

添付写真11堤体全景(下流側から望む)2017/07/28

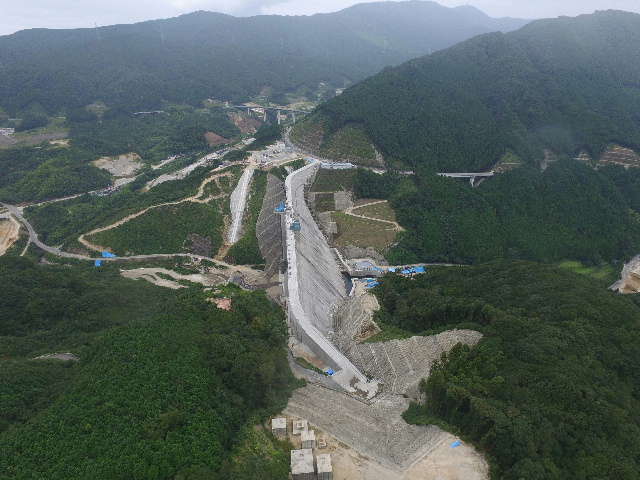

添付写真12堤体全景(右岸側から望む)2017/07/28

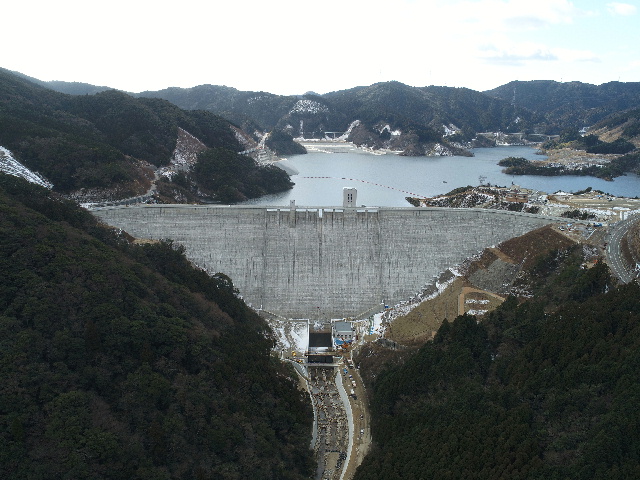

添付写真13堤体全景(下流側から望む)2018/01/26

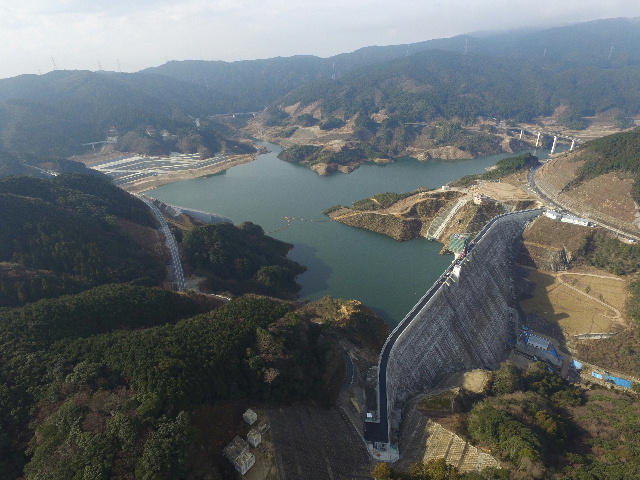

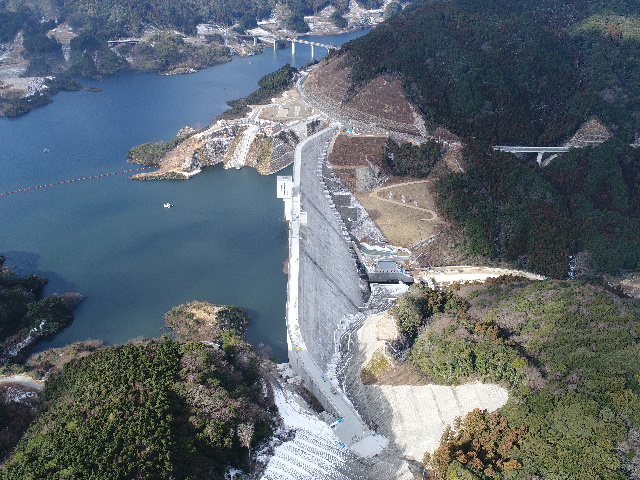

添付写真14堤体全景(右岸側から望む)2018/01/26
