項 目 | 内 容 |
諸 元 等 | |
ダム名(ふりがな) | 平取(びらとり)ダム |
ダムの所在地(右岸) | 北海道沙流郡平取町字芽生地内 |
ダムの所在地(左岸) | 北海道沙流郡平取町字芽生地内 |
水系河川名 | 一級河川沙流川水系額平川 |
事業名 | 沙流川総合開発事業の内平取ダム堤体建設(第3期)工事 |
発注者名 | 国土交通省 北海道開発局室蘭開発建設部 |
受注者名 | 西松・岩田地崎・岩倉特定建設工事共同企業体 |
ダムの型式 | 重力式コンクリートダム |
ダムの目的 | F、N、W |
堤高(m) | 55m |
堤頂長(m) | 350m |
堤体積(m3) | 177,000 |
天端標高(EL m) | EL 190.0m |
全体工期(着工から竣工まで) | 2015年1月29日〜2024年12月14日 |
休止期間 | |
ダムの特徴 | |
転 流 工 | |
工期 | |
転流方式 | 半川締切(一次転流)、堤内仮排水路(二次転流)、融雪機放流設備(三次転流) |
通水断面積(u) | B=5.0m×H=6.0m 30m2 |
水路延長(m) | 堤体内 48m、減勢工 77.75m、L型水路 54.69m、カルバート 32m、開水路 173.38m |
トンネル延長(m) | |
対象流量(m3/sec) | 120m3/s(堤内仮排水路)、170m3/s(堤内仮排水路+融雪期放流設備) |
越流超過確率(回/年) | 120m3/s(1回/年)、170m3/s(1回/2年) |
上流仮締切型式 | ダブルウォール 幅7m、高さ8.4m、ウォール内部は現地発生土 |
転流工施工業者名(一括発注、分離発注) | 西松・岩田地崎・岩倉特定建設工事共同企業体 |
堤体基礎掘削工 | |
工期 | |
ダムサイトの地質(岩の種類・岩級区分) | 古第三紀ニセウ層、白亜紀上部エゾ層群と中部エゾ層群およびジュラ紀〜三畳紀の沙流川層 砂岩・泥質岩互層(CL〜CH級) |
堤体基礎掘削量 | 土石掘削 44,700m3、岩石掘削 12,250m3、岩盤面処理 10,340m2 |
コンクリート工(コンクリートダム、フィルダム洪水吐) | |
打設工期 | 平成27年9月23日〜令和2年11月19日 |
打設休止期間 | |
コンクリートダム本体打設工法 | 柱状レア工法 |
コンクリートダム本体打設運搬設備 | クローラクレーン(120t、200t×3、750t) |
フィルダム洪水吐打設工法 | |
堤体コンクリート打設量(進捗率) | 180,000m3(100%) ※令和4年2月末現在 |
RCD工法の場合:RCDコンクリート打設量 | |
フィルダムの場合:洪水吐コンクリート量 | |
暑中コンクリート対策工 | |
寒中コンクリート対策工 | ボイラー、シート養生 |
堤体盛立工(アースダム、ロックフィルダム) | |
盛立工期 | |
盛立休止期間 | |
堤体盛立量(進捗率)(m3) | |
骨 材 関 係 | |
原石の種類 | 河床砂礫 |
骨材の岩質・種類・Gmax | Gmax 150mm、G1_150〜80mm、G2_80〜40mm、G3_40〜20mm、G4_20〜5mm(製造+購入)、S_5mm以下 |
骨材の岩級区分 | |
原石山掘削量(m3) | 表土 約330,000m3、河床砂礫 約430,000m3 |
原石山施工業者名(一括発注、分離発注) | |
基 礎 処 理 | |
工期 | |
基礎処理長(m) | コンソリデーショングラウチング 2,944m、カーテングラウチング 5,800m(連壁部含む) |
仮設備関係(配置場所、能力) | |
骨材プラント | 配置場所 豊糠地区(ダムサイト上流約 3km ) 一次破砕 153.8t/hr |
フィルタプラント | |
コンクリート製造設備 | ダムサイト左岸段丘部下流 強制2軸 3m3×1基、セメントサイロ600t |
濁水プラント | ダムサイト 100m3/hr、骨材プラント 420m3/hr |
補助運搬設備 | |
関 連 行 事 | |
転流式 | |
初打設or盛立開始 | 平成27年9月23日 |
定礎式 | 平成29年7月30日 |
最終打設or盛立終了 | 令和2年11月19日 |
試験湛水開始 | 令和3年11月24日 |
竣工式 | 未定 |
地域行事 | チプサンケ(舟下しの儀式)、沙流川まつり、PKグランプリ 他 |
そ の 他 | |
主要職員(役職、氏名、所属会社) | 現場代理人 梅津智徳(西松建設)、監理技術者 中岡 良文(西松建設)、主任技術者 川 健一(岩田地崎)、主任技術者 金田健一(岩倉建設) |
記入日 | 令和4年8月10日 |
問合先 | 西松・岩田地崎・岩倉特定建設工事共同企業体 平取ダムJV 01457-4-5122 |
添付写真説明 | |

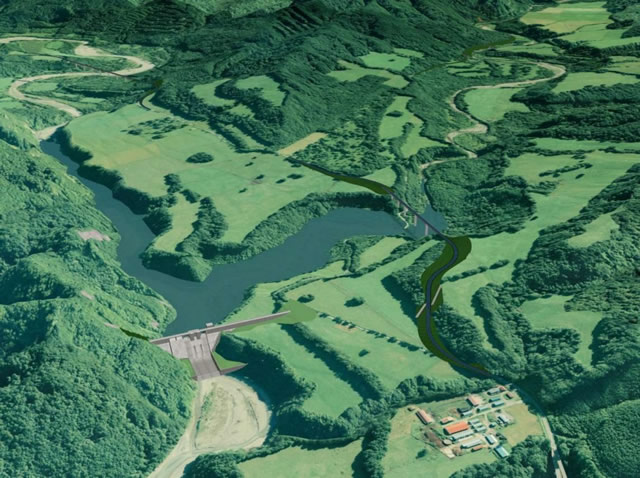

添付写真1 | 完成予想図 |

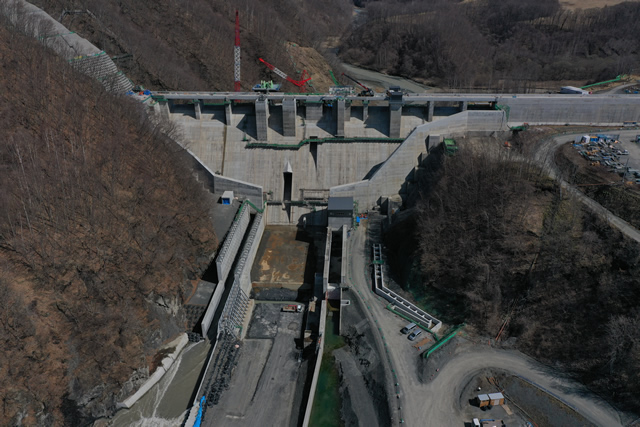

添付写真2 | 堤体下流より上流を望む |
