項 目 | 内 容 |
諸 元 等 | |
ダム名 | 椛川(かばがわ)ダム |
ダムの所在地(右岸) | 香川県高松市塩江町安原上東 |
ダムの所在地(左岸) | 香川県高松市塩江町安原上東 |
水系河川名 | 二級河川香東川水系椛川 |
事業名 | 香東川総合開発事業 |
発注者名 | 香川県 |
受注者名 | 大成・飛島・村上特定建設工事共同企業体 |
ダムの型式 | 重力式コンクリートダム |
ダムの目的 | F、N、W |
堤高(m) | 88.5m |
堤頂長(m) | 265.5m |
堤体積(m3) | 443,600m3(本体) 6,260m3(減勢工) |
天端標高(EL m) | EL.363.5m |
全体工期(着工から竣工まで) | 2014年10月〜2021年7月 |
休止期間 | |
ダムの特徴 | "ダンプ直送方式によるRCD工法を採用、左右岸造成アバット、全量購入骨材使用 昼間打設の作業時間規制有" |
転 流 工 | |
工期 | 2015年5月〜11月(一次転流)、2017年5月〜7月(二次転流) |
転流方式 | 開渠方式、一次転流:布製型枠三面張り水路、二次転流:U字型コンクリート水路 |
通水断面積(u) | 一次転流:11.1m2、二次転流:12m2 |
水路延長(m) | 一次転流:323m、二次転流:92m |
トンネル延長(m) | |
対象流量(m3/sec) | 30m3/sec |
越流超過確率(回/年) | 1回/年 |
上流仮締切型式 | セメント改良盛土、H=8.5m |
転流工施工業者名(一括発注、分離発注) | 一括発注 |
堤体基礎掘削工 | |
工期 | 2015年11月〜2018年2月 |
ダムサイトの地質(岩の種類・岩級区分) | 和泉層群 砂岩・頁岩互層 |
堤体基礎掘削量 | "205,000m3" |
コンクリート工 | |
打設工期 | 2016年12月〜2020年7月 |
打設休止期間 | |
コンクリートダム本体打設工法 | RCD工法(堤頂ELCM) |
コンクリートダム本体打設運搬設備 | リフトアップ桟橋によるダンプ直送方式、350tクローラクレーン×2台(堤頂部) |
フィルダム洪水吐打設工法 | |
堤体コンクリート打設量(進捗率) | 449,261m3(99.9%) |
RCD工法の場合:RCDコンクリート打設量 | 242,300m3 |
フィルダムの場合:洪水吐コンクリート量 | |
暑中コンクリート対策工 | 練混ぜ水冷水、粗骨材冷風冷却 |
寒中コンクリート対策工 | 練混ぜ水温水 |
堤 体 盛 立 工 | |
盛立工期 | |
盛立休止期間 | |
堤体盛立量(進捗率)(m3) | |
骨 材 関 係 | |
原石の種類 | 購入骨材 |
骨材の岩質・種類・Gmax | 粗骨材:砂岩、細骨材:花崗岩、Gmax:80o |
骨材の岩級区分 | |
原石山掘削量(m3) | |
原石山施工業者名(一括発注、分離発注) | |
基 礎 処 理 | |
工期 | 2017年9月〜2020年12月 |
基礎処理長(m) | コンソリ7900m カーテン15800m |
仮設備関係(配置場所、能力) | |
骨材プラント | |
フィルタプラント | |
コンクリート製造設備 | 堤体上流、二軸強制3m3×2 |
濁水プラント | ダムサイト用150m3/s、コンクリートプラント用30m3/s |
補助運搬設備 | 200tクローラクレーン(減勢工) |
関 連 行 事 | |
転流式 | − |
初打設or盛立開始 | 2016/12/2(減勢工) 2017/1/31(本体) |
定礎式 | 2018/3/29 |
最終打設or盛立終了 | 2020/7/31 |
試験湛水開始 | 2021/3/2 |
竣工式 | 2021/7/27 |
地域行事 | さくらまつり(4月)、ホタルまつり(6月)、温泉まつり(8月)、もみじまつり(11月) |
そ の 他 | |
主要職員(役職、氏名、所属会社) | 作業所長:黒羽陽一郎、現場代理人:大内田昌史(大成)、 監理技術者:原山之克(大成)、主任技術者:春田紘志(飛島)、 主任技術者:柏村 勇太(村上) |
記入日 | 2021年9月1日 |
問合先 | 椛川ダム共同企業体 黒羽 (087-893-1064) |
添付写真説明 | |

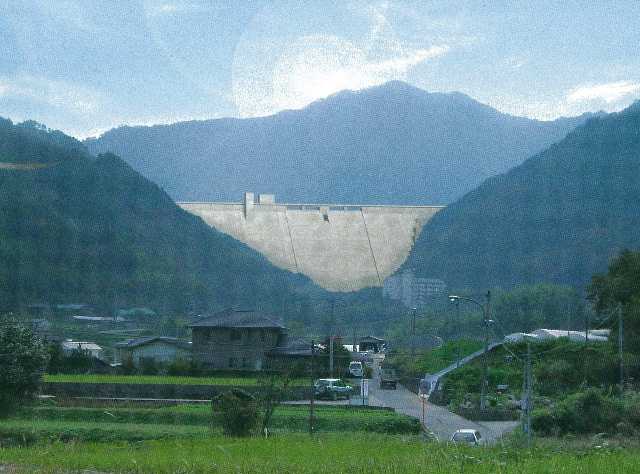

添付写真1 | 下流より堤体を望む |

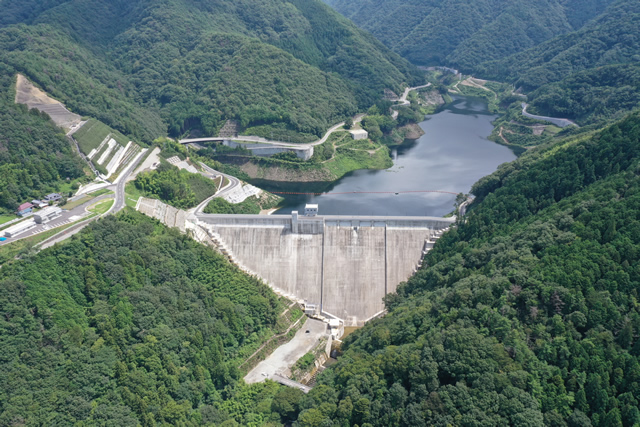

添付写真2 | 下流上空より堤体を望む |

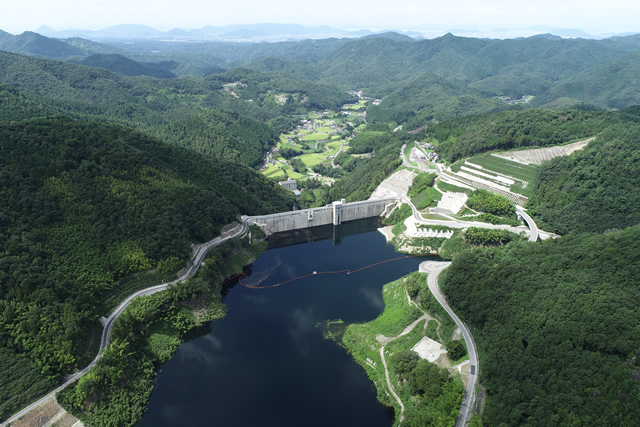

添付写真3 | 上流上空より堤体を望む |
