成瀬(なるせ)ダム(骨材製造)


項  目 内  容
諸  元  等
ダム名成瀬(なるせ)ダム(骨材製造)
ダムの所在地(右岸)秋田県雄勝郡東成瀬村椿川
ダムの所在地(左岸)同上
水系河川名雄物川水系成瀬川
事業名成瀬ダム建設事業
発注者名国土交通省東北地方整備局 成瀬ダム工事事務所
受注者名大成・佐藤・岩田地崎特定建設工事共同企業
ダムの型式台形CSGダム
ダムの目的F・N・A・W・P
堤高(m)114.5m
堤頂長(m)755.0m
堤体積(m3)4,850,000m3
天端標高(EL m)532.5m
全体工期(着工から竣工まで)2018年5月から2023年3月(第1期)
休止期間 一部一時中止:2020年5月11日〜5月31日
ダムの特徴堤体工CSG材製造のうち、母材採取仮置き、母材仮置きを除くCSG材製造
転  流  工
工期
転流方式
通水断面積(u)
水路延長(m)
トンネル延長(m)
対象流量(m3/sec)
越流超過確率(回/年)
上流仮締切型式
転流工施工業者名(一括発注、分離発注)
堤体基礎掘削工
工期
ダムサイトの地質(岩の種類・岩級区分)
堤体基礎掘削量
コンクリート工
打設工期
打設休止期間
コンクリートダム本体打設工法
コンクリートダム本体打設運搬設備
フィルダム洪水吐打設工法
堤体コンクリート打設量(進捗率)
RCD工法の場合:RCDコンクリート打設量
フィルダムの場合:洪水吐コンクリート量
暑中コンクリート対策工
寒中コンクリート対策工
堤 体 盛 立 工
盛立工期
盛立休止期間
堤体盛立量(進捗率)(m3)
骨 材 関 係
原石の種類安山岩
骨材の岩質・種類・GmaxGmax=80mm
骨材の岩級区分B、CH、CM
原石山掘削量(m3)254万m3
原石山施工業者名(一括発注、分離発注)大成・佐藤・岩田地崎特定建設工事共同企業体(分離発注)
基 礎 処 理
工期
基礎処理長(m)
仮設備関係(配置場所、能力)
骨材プラント骨材:100t/h、CSG材:801t/h
フィルタプラント
コンクリート製造設備
濁水プラント骨材製造濁水処理400m3/h
補助運搬設備
関 連 行 事
転流式
初打設or盛立開始
定礎式
最終打設or盛立終了
試験湛水開始
竣工式
地域行事
そ  の  他
主要職員(役職、氏名、所属会社) 所長・監理技術者 池田千博(大成建設CMED) 主任技術者 野稲 清(佐藤工業CMED)
副所長・現場代理人 緒方恒(大成建設CMED) 主任技術者 西岡 愛樹(岩田地崎CMED)
記入日 2021年9月
問合先成瀬ダム原石山JV 緒方(0182-23-9031)
添付写真説明

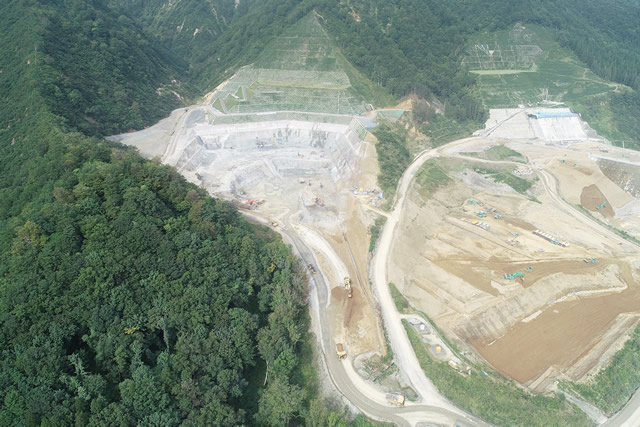

添付写真1 原石山全景 (2022年1月26日)

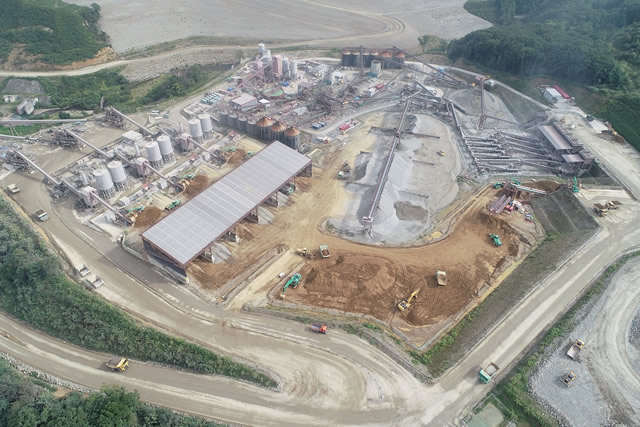

添付写真2 製造設備全景 (2022年1月26日)
