項 目 | 内 容 |
諸 元 等 |
ダム名 | 南摩ダム(なんまだむ) |
ダムの所在地(右岸) |
栃木県鹿沼市上南摩町地内 |
ダムの所在地(左岸) |
栃木県鹿沼市上南摩町地内 |
水系河川名 |
1級河川 利根川水系 南摩川 |
事業名 |
思川開発事業(南摩ダム本体建設工事) |
発注者名 |
独立行政法人水資源機構 思川開発建設所 |
受注者名 |
大成建設株式会社 |
ダムの型式 |
CFRD形式(コンクリート表面遮水型ロックフィルダム) |
ダムの目的 |
洪水調整、流水の正常な機能の維持、水道用水の供給 |
堤高(m) |
86.5m |
堤頂長(m) |
356.0m |
堤体積(m3) |
2,407,100m3 |
天端標高(EL m) |
EL236.5m |
全体工期(着工から竣工まで) |
2020(R2).12.8〜2025(R7).3.31 |
休止期間 |
- |
ダムの特徴 |
近代ダムとしては初のCFRD形式のダム。 |
転 流 工 |
工期 |
- |
転流方式 |
- |
通水断面積(u) |
- |
水路延長(m) |
- |
トンネル延長(m) |
- |
対象流量(m3/sec) |
- |
越流超過確率(回/年) |
- |
上流仮締切型式 |
- |
転流工施工業者名(一括発注、分離発注) |
- |
堤体基礎掘削工 |
工期 |
2021.3〜2021.10 |
ダムサイトの地質(岩の種類・岩級区分) |
チャート、頁岩 |
堤体基礎掘削量 |
987,230m3 |
コンクリート工 |
打設工期 |
2021.9〜2023.12 |
打設休止期間 |
夏期(プリンス)、冬期(フェイススラフ゛) |
コンクリートダム本体打設工法 |
スリップフォーム工法(フェイススラブ) |
コンクリートダム本体打設運搬設備 |
クローラクレーン(200t吊り、350t吊り)、ポンプ車 |
フィルダム洪水吐打設工法 |
クレーン打設、ポンプ打設 |
堤体コンクリート打設量(進捗率) |
洪水吐:51,750m3/61,317m3、プリンス:18,320m3/18,320m3、フェイススラブ工:169/20,370m3、選択取水塔工36,053m3/38,730m3 |
RCD工法の場合:RCDコンクリート打設量 |
- |
フィルダムの場合:洪水吐コンクリート量 |
61,317m3 |
暑中コンクリート対策工 |
パイプクーリンク゛、プレクーリング |
寒中コンクリート対策工 |
断熱マット養生 |
堤 体 盛 立 工 |
盛立工期 |
2021.12〜2022.11 |
盛立休止期間 |
- |
堤体盛立量(進捗率)(m3) |
2,407,100m3/2,407,100m3(100%)2023年8月末 |
骨 材 関 係 |
原石の種類 |
玄武岩、チャート、頁岩 |
骨材の岩質・種類・Gmax |
砂岩、石灰石、80mm |
骨材の岩級区分 |
- |
原石山掘削量(m3) |
3,390,814m3/3,390,814m3(100%) |
原石山施工業者名(一括発注、分離発注) |
大成建設株式会社 |
基 礎 処 理 |
工期 |
2021.9〜2024.3 |
基礎処理長(m) |
40,600m |
仮設備関係(配置場所、能力) |
骨材プラント |
- |
フィルタプラント |
- |
コンクリート製造設備 |
強制二軸(3m3×1型) |
濁水プラント |
100t/hr×2基、200t/hr×1基 |
補助運搬設備 |
ウィンチポータ |
関 連 行 事 |
転流式 |
2021.3.1 |
初打設or盛立開始 |
2021.9.28 (初打設) 、 2021.12.1(盛立開始) |
定礎式 |
2022.3.12 |
最終打設or盛立終了 |
2023.4.30 |
試験湛水開始 |
2024.6.30 |
竣工式 |
- |
地域行事 |
- |
そ の 他 |
主要職員(役職、氏名、所属会社) |
監理技術者、所長:長井健二(CMED)、現場代理人:小林雅幸(CMED)、所長代理:岡谷豊(CMED)、課長:萩原潤(CMED)、大内田昌史、熊谷聡之 |
記入日 |
2023.8.31 |
問合先 |
南摩ダム本体建設工事作業所 長井 健二 (0289-77-7221) |
添付写真説明 |
添付写真1 |

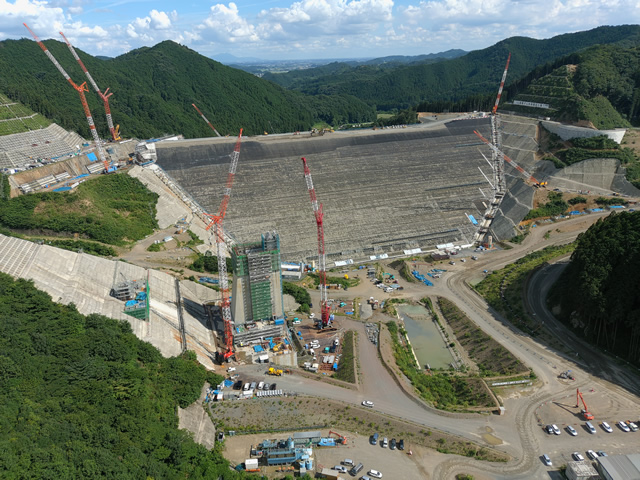

上流から下流を望む 2023.9.20 |
添付写真2 |

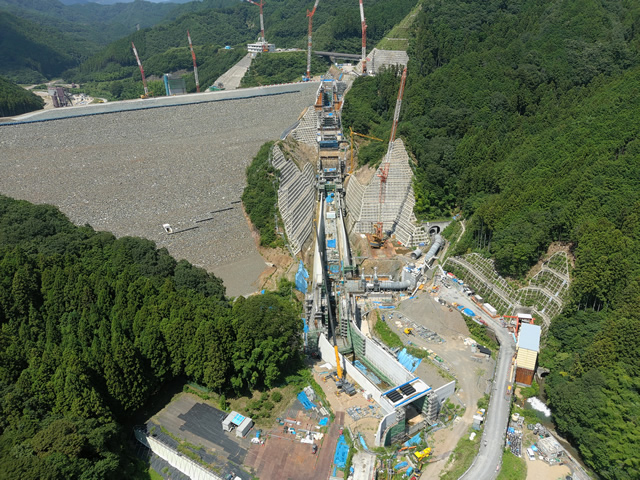

下流から上流を望む 2023.9.20 |
